1、管板按JB4728-2000《压力容器用不锈钢》规定的Ⅲ级进行加工、制造和检验。
2、管板的复合钢板符合JB4748-2002《压力容器用镍及镍基合金爆炸复合钢板》的规定，
质量等级为B1级。复合板爆炸复合后，做消除应力退火处理。
3、管板于轴线垂直，其垂直度﹤0.15mm。
4、管板管孔严格垂直于管板密封面，其垂直度〈0.06mm，孔表面无贯通的纵向和螺旋条纹。
5、管板钻孔后96﹪孔桥宽度≥4.92mm，允许≤4﹪的最小孔桥宽度为3.28mm。
6、管板除注明外的加工面自由尺寸公差按GB/T1804-2000第m级精度加工。
|
加工能力 |
承载工件最大重量 |
50T |
| 最大管板直径 |
Ф4000mm，4000*4000*500mm |
| 钻孔有效深度 |
≤500mm |
| 孔径范围 |
Ф1.2―Ф200mm |
| 孔位排列方式 |
三角形、正方形等各种不同形式 |
|
机床精度 |
重复定位精度 |
X轴 |
0.01mm |
|
Y轴 |
0.01mm |
|
Z轴 |
0.02mm |
| 全长定位精度 |
X轴 |
0.02mm |
|
Y轴 |
0.02mm |
|
Z轴 |
0.03mm |
| 反向（间隙）偏差 |
|
0.01mm |
|
工作精度 |
正面节距误差 |
|
±0.04mm |
| 孔圆度 |
|
0.02mm |
| 孔径误差 |
|
IT7～IT9精度范围内 |
| 孔位置偏移量 |
|
±0.15/400mm，±0.35/800mm |
| 孔表面精度 |
|
≤Ra1.6um |
| 孔径粗度度 |
|
≤Ra1.6～12.5μm |
| 孔与管板基准面垂直度 |
|
＜0.10/400mm，＜0.20/800mm |

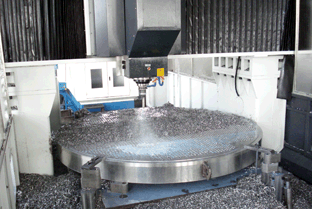

我公司是专业生产加工三、四类压力容器和单双管板的制造商，公司经过不断的自主研发和创新，现已突破传统管板加工工艺，采用先进的数控加工中心，结合自主研发的加工工艺及刀具，以高精度、高效能、优惠的价格承接国内外火电、核电、海水淡化、海盐、化工、石化的压力容器、热交换器、冷凝器、氨冷器、酸乙烯合成反应器等各类不锈钢、碳素钢、合金结构钢、钛合金、铝合金、铜合金高厚度大直径管板、法兰、锻件及隔板、折流板、复合板的深孔加工业务。
