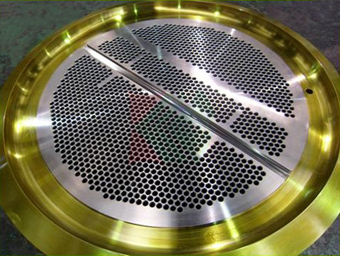

产品名称：管板

产品图号：1118S-E6345

产品材质：HSn62-1+16MnIII

产品重量：2510kg

产品规格：Φ1324×δ250mm

管板孔数：1171

管孔直径：25.25mm

孔径公差：0-0.10mm

出品单位：常州市康德盈安精密机械有限公司

技术说明

1.锻件基层的制造和检验符合JB4726-2000《压力容器用碳素钢和低合金钢锻件》中III级规定。

2.复合件应符合NB/T47002.4-2009《铜-钢复合板》中的B1级规定。

3.管板钻孔前应按JB/T4730.3-2005进行超声检测，并符合I级规定。

4.管板密封面与轴线垂直，垂直度允差为0.300mm。

5.管孔严格垂直于管板密封面，垂直度允差为0.06mm。

6.管板钻孔后≥96%的孔桥宽度必须≥7.86mm，允许最小孔桥宽度为4.48mm，不超过4%的孔桥数。

7.螺栓孔中心圆直径和相邻两螺栓孔弦长允差为±0.6mm,任意两螺栓孔弦长允差为±1.5mm。

8.除注明外，加工面自由尺寸公差按GB/T1804-2000中的m级精度。
